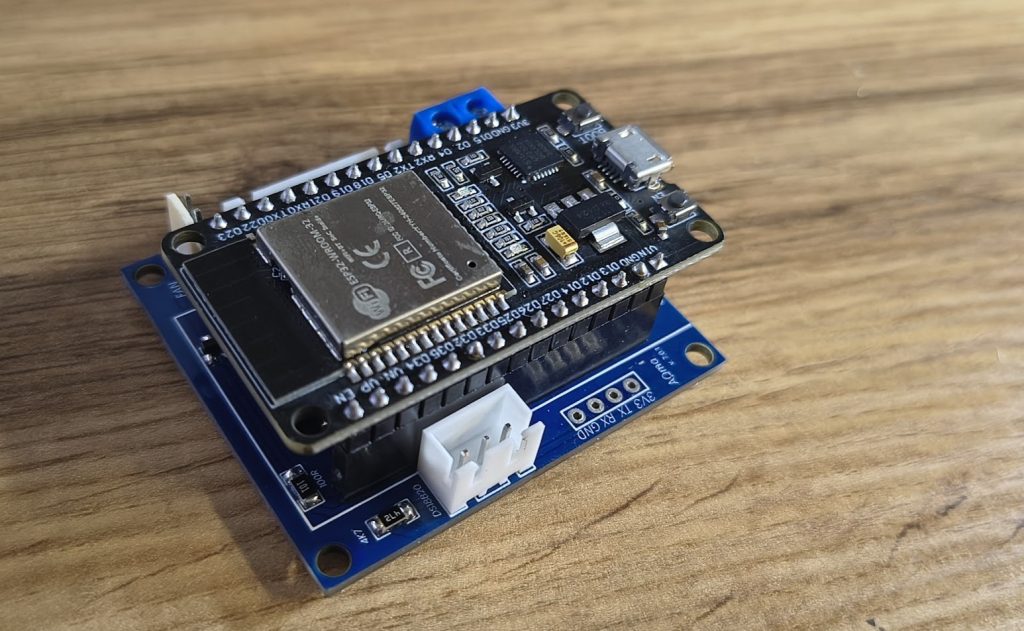

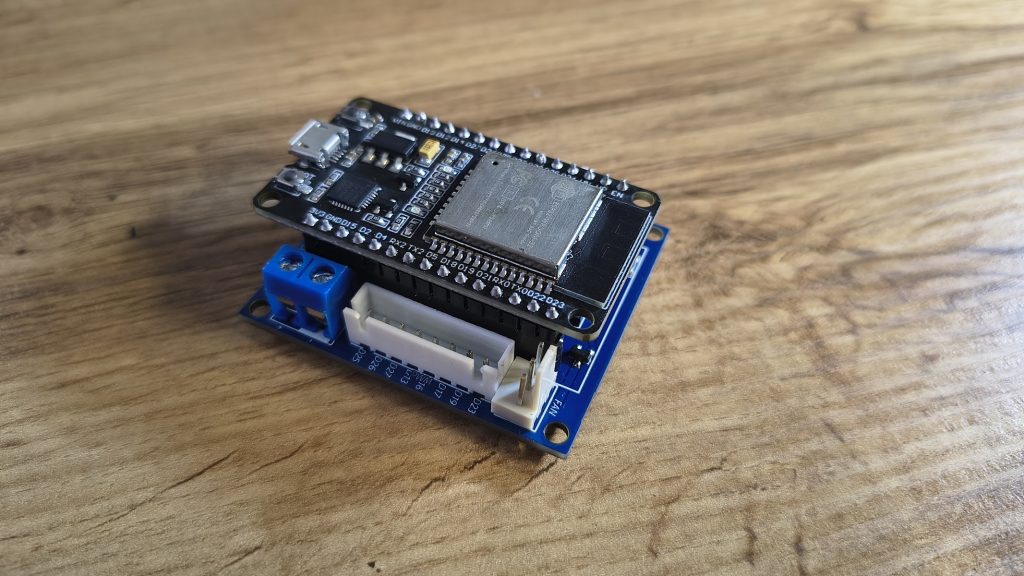

Nowa, wersja sterownika oświetlenia akwarium AQma WiFi LED Control 7. Zarządzanie z poziomu interfejsu WEB. Do działania potrzebuje tylko ESP32!

Po pierwszym włączeniu serownik uruchomi się w trybie hotspota, Należy włączyć w telefonie/komputerze WiFi i połączyć się z siecią „AQmaLED” z hasłem „aqmaaqma” sieć ta nie będzie miała dostępu do Internetu. Następnie należy wejść na stronę http://10.10.10.10  (koniecznie http) teraz na karcie ustawień można skonfigurować sterownik aby łączył się z domową siecią WiFi (konfiguracja zalecana). Po tej operacji i ponownym uruchomieniu AQma WiFi LED połączy się z siecią i będzie dostępna jak inne urządzenia w domu. Aby ułatwić odnalezienie adresu, który został przydzielony sterownikowi  przez domowy router (o ile na karcie ustawień nie został skonfigurowany ręcznie stały adres IP) przez 60 sekund po uruchomieniu urządzenie będzie rozgłaszać przez swój adres IP w nazwie SSID sieci bezprzewodowej.

Jak zwykle za całkowitą darmochę soft można wgrać samemu i to bez żadnego kompilowania, czy znajomości programowania. Na dole strony dostępny jest  AQmaUpdateTool-WiFi wystarczy go ściągnąć, uruchomić, podłączyć ESP32 do USB i kliknąć Aktualizuj i to tyle.

Funkcjonalności:

• 8 osobno sterowanych kanałów PWM.

Każdy z kanałów może pracować w trybie manualnym, lub automatycznym. Konfigurować można: nazwę kanału, godzinę włączenia, wyłączenia, długość wschodu i zachodu słońca, a także minimalny i maksymalny procent mocy z jakim ma pracować kanał. Dodatkowo można wybrać kolor który będzie go reprezentował na panelu głównym, jak również dwa zakresy czasowe oświetlenia nocnego i jego moc. W przypadku zakupienia driverów z „odwrotnym” sterowaniem (podając masę na pin sterowania driver daje pełną moc) można to załatwić jednym kliknięciem „Odwróć”.

Oczywiście całość jest responsywna i dostosowana do wyświetlania na urządzeniach mobilnych.

• Trzy kanały dla przekaźników SSR (7 V – 12 V). Kanały te pracują jako timery z możliwością konfiguracji czterech zakresów czasowych załączenia.

•  Sterowanie załączeniem wentylatorów na podstawie temperatury lampy.

• Sterownik może pracować jako Access Point lub jako klient podłączony do domowej sieci WiFi (konfiguracja zalecana). Możliwe jest również ustawienie statycznych adresów IP.

• Możliwe jest jednoczesne korzystanie z interfejsu przez kilku użytkowników. Zmiany reprezentowane są ze skutkiem natychmiastowym (u wszystkich podłączonych użytkowników) bez konieczności odświeżania strony.  Teraz po co to jest? Sporo szukałem przyzwoitego wyświetlacza do DIY, ceny są duże a jakość średnia, a już żeby był dobry dotyk itp… Ciężka sprawa. Przydałoby się coś co połączy się z domową siecią WiFi, wyświetli interfejs, w tym przypadku stronę internetową no i żeby może jeszcze miało dotyk… Mam kilka takich urządzeń w szufladzie i pewnie większość z Was też :).
• Interfejs główny ma możliwość ukrycia nieużywanych kanałów. A wygląda tak:

• Trzy profile oświetlenia np. do zdjęć, czy aklimatyzacji.
• Możliwość automatycznego ładowania profili o określonym czasie. Umożliwia to tworzenie bardzo skomplikowanych schematów oświetlenia. Każdy z kanałów ma możliwość przejścia przez trzy osobne cykle wschodów i zachodów z zachowaniem możliwości konfiguracji wszystkich parametrów kanałów.

Dodatkowo:

• Aktualizacja oprogramowania z poziomu interfejsu, po WiFi bez konieczności podłączania kabli.
• Całość oprogramowania i skrypty są „na” sterowniku, nie potrzeba dostępu do Internetu.
• Sterowanie włączeniem wentylatorów wraz z histerezą, na podstawie zewnętrznego czujnika temperatury. Jeżeli brak zewnętrznego czujnika temperatury, sterownik będzie korzystał z wbudowanego czujnika.
• Sterownik współpracuje z inteligentnym domem, możliwe jest korzystanie z API (właśnie je opisuje), aktualnie opracowałem spięcie z Home Assistant, też to opiszę. Pomysł mam taki aby moc niektórych kanałów ustawiała się zależnie od nadprodukcji z PV. Szkoda te waty tracić. Poza tym są trzy kanały SSR, które umożliwiają włączenie bardzo dużych obciążeń (230 V), co też może się przydać.
• Simple dashboard, stan wszystkich kanałów na jednej karcie.
